光学平台OTPOT系列

点击次数:4324  发布时间:2011/10/25 16:38:54

公司名称:北京卓立汉光仪器有限公司 型 号:OTPOT 生产地址:中国大陆 已获点击:4324 简单介绍: OTPOT系列光学平台结构简单,稳固; 阻尼隔振光学平台 光学平台的分类 光学平台的材料 光学平台的结构阻尼隔振光学平台的说明 阻尼隔振光学平台的简图 阻尼隔振光学平台的技术指标
详细内容

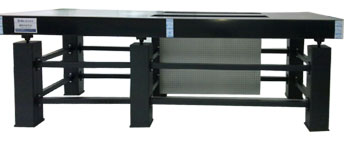

OTPOT系列标准阻尼隔振光学平台



  特点:
● 标准台面,厚度100/200/300mm
● 隔振材料升级:由普通橡胶平垫,升级为国标级阻尼隔振垫,隔振性能进一步提高
● 隔振范围宽,固有频率小于7~18Hz,性价比高
● 教学和科研可兼顾的隔振平台
技术指标:
● 台面结构:三层夹心结构
● 台面:4~6mm厚铁磁不锈钢
● 台面内部支撑:钢制井字形蜂窝状支撑结构


说明:
OTPOT 系列平台为卓立汉光自行生产的标准阻尼隔
振光学平台,整体高度800mm,分为台面和支架两部分。
台面厚度根据尺寸设计为:100/200/300mm,具有
很好的硬重比和刚性。上台面采用精密磨削工艺,台面
的平面度达到0.02 ~ 0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装
各类位移台和调整架。
支架采用四支撑或六支撑结构,支撑腿上方和下方
均采用阻尼材料。尤其是同地面接触部分,升级为符合
国家标准(GB/T 20029-2005)要求的标准阻尼隔振垫,
具有更好的隔振性能。
调整高度部分在支架上方,无需趴在地上调整,非
常方便,调整机构采用向心推力球轴承,调整无需费力,
同光学平台底面接触部位不会随调整高度而发生转动或
侧移,适合于绝大部分光学实验使用,能兼顾教学和科
研领域的应用。
  ● 底面:4~6mm厚碳钢,表面喷黑塑处理
● 侧板:内层碳钢板,外层为黑色铝塑板,四角用不锈钢钢板包角
● 厚度:100/200/300mm,详见选型表
● 平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
● 隔振材料:国标级阻尼隔振垫
● 固有频率:<7~18Hz,同实际使用情况相关
● 台面加支架总高度800mm,总高度可调范围:-20~+30mm
● 孔距:25mm×25mm
● 孔径:M6
● 重量:100mm厚台面约:120Kg/m2
200mm厚台面约:140Kg/m2
300mm厚台面约:167Kg/m2

细节说明:

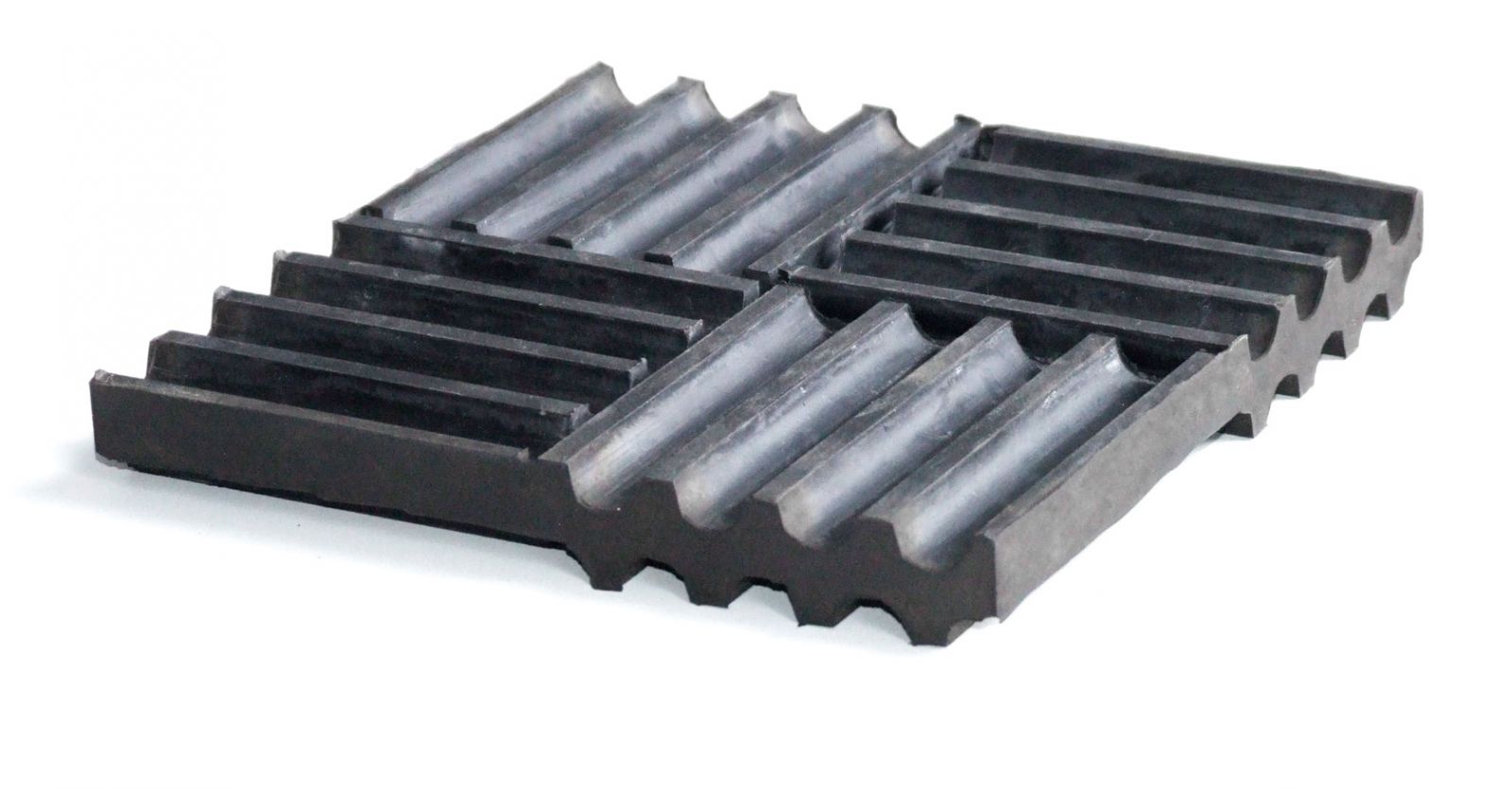

  隔振材料由普通橡胶平垫,升级为符合国标要求的标准阻尼隔振垫,隔振性能大幅提高

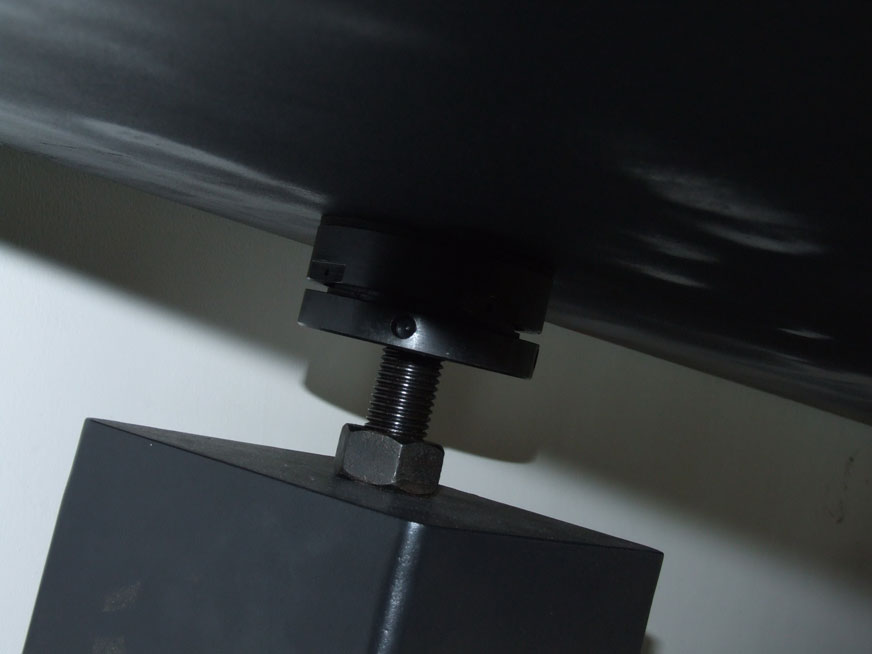

  调整高度的机构不锈钢包角采用向心
推力球轴承
              不锈钢包角

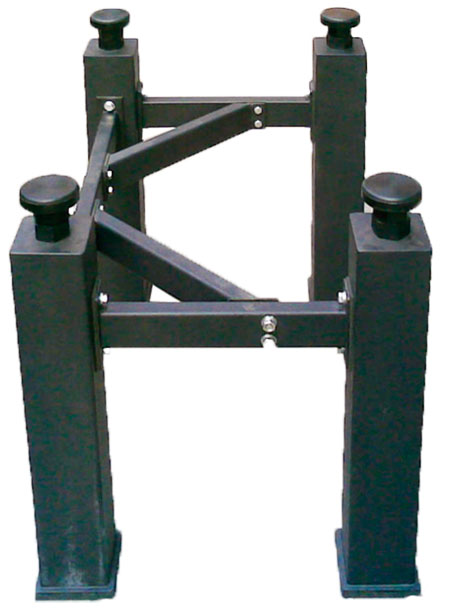

  OTPOT12-08以下尺寸采用的小型支架      其他配件
扳   手
水平仪
六支撑平台

部分定制产品:

型号

说明

OTPOT24-15-CS202

配合ARS制冷机使用,平台上开直径200mm的圆形通孔

DZOTPOT24-12T10

上台面钢板加厚至10mm的2400mm×1200mm平台

DZOTPOT30-15-Nxx

3000mm×1500mm,台面上开长方形通孔,非对称六支撑的平台

DZZJ-UM+ granite or 316

支架采用无磁铝和无磁黄铜,台面使用无磁花岗岩(也有人称为无磁大理石)或316不锈钢的全无磁平台

台面尺寸为4800mm×1800mm,如需更大尺寸平台,可采用拼接技术

选型表:

产品型号

整体规格(mm)

台面厚度(mm)

台面自重(Kg)

桌腿截面积(mm)

支架高度(mm)

备注

OTPOT06-06

600×600×800

100

41

100×100

700

4支撑

OTPOT075-075

750×750×800

100

65

100×100

700

4支撑

OTPOT09-06

900×600×800

100

60

100×100

700

4支撑

OTPOT10-07

1000×700×800

100

81

100×100

700

4支撑

OTPOT10-08

1000×800×800

100

90

100×100

700

4支撑

OTPOT12-08

1200×800×800

100

106

100×100

700

4支撑

OTPOT15-09

1500×900×800

200

190

200×200

600

4支撑

OTPOT15-10

1500×1000×800

200

206

200×200

600

4支撑

OTPOT16-09

1600×900×800

200

200

200×200

600

4支撑

OTPOT18-12

1800×1200×800

200

297

200×200

600

4支撑

OTPOT20-10

2000×1000×800

200

289

200×200

600

4支撑

OTPOT20-12

2000×1200×800

200

332

200×200

600

4支撑

OTPOT24-12

2400×1200×800

200

393

200×200

600

4支撑

OTPOT30-10

3000×1000×800

200

426

200×200

600

4支撑

OTPOT30-10-6legs

3000×1000×800

200

426

200×200

600

6支撑

OTPOT30-12

3000×1200×800

300

598

200×200

500

4支撑

OTPOT30-12-6legs

3000×1200×800

300

598

200×200

500

6支撑

OTPOT30-15

3000×1500×800

300

739

200×200

500

4支撑

OTPOT30-15-6legs

3000×1500×800

300

739

200×200

500

6支撑

OTPOT35-12

3500×1200×800

300

700

200×200

500

4支撑

OTPOT35-12-6legs

3500×1200×800

300

700

200×200

500

6支撑

OTPOT35-15

3500×1500×800

300

865

200×200

500

4支撑

OTPOT35-15-6legs

3500×1500×800

300

865

200×200

500

6支撑

OTPOT40-15-6legs

4000×1500×800

300

989

200×200

500

6支撑

OTPOT48-15-6legs

4800×1500×800

300

1185

200×200

500

6支撑

更新时间:2022/9/29 8:52:23
